手工電弧焊在焊接工作中已經非常常見了，但是它的焊接缺陷還是另很多焊工頭疼。下面 金多利為大家解答手工電弧焊6大常見焊接缺陷的產生原因及解決方法 。

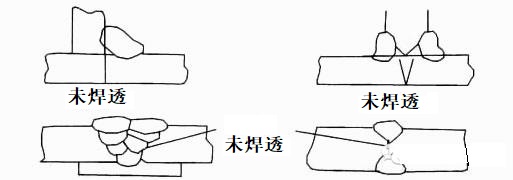

一、未焊透

1、產生原因

　　焊條選用不當。電流太低。焊接速度太快溫度上升不夠，又進行速度太慢電弧沖力被焊渣所阻擋，不能給予母材。焊縫設計及組合不正確。

2、解決方法

　　選用較具滲透力的焊條。使用適當電流。改用適當焊接速度。增加開槽度數，增加間隙，并減少根深。

二、裂紋

1、產生原因

　　焊件含有過高的碳、錳等合金元素。焊條品質不良或潮濕。焊縫拘束應力過大。母條材質含硫過高不適于焊接。施工準備不足。母材厚度較大，冷卻過速。電流太強。首道焊道不足抵抗收縮應力。

2、解決方法

　　使用低氫系焊條。使用適宜焊條，并注意干燥。改良結構設計，注意焊接順序，焊接后進行熱處理。避免使用不良鋼材。焊接時需考慮預熱或后熱。預熱母材，焊后緩冷。使用適當電流。

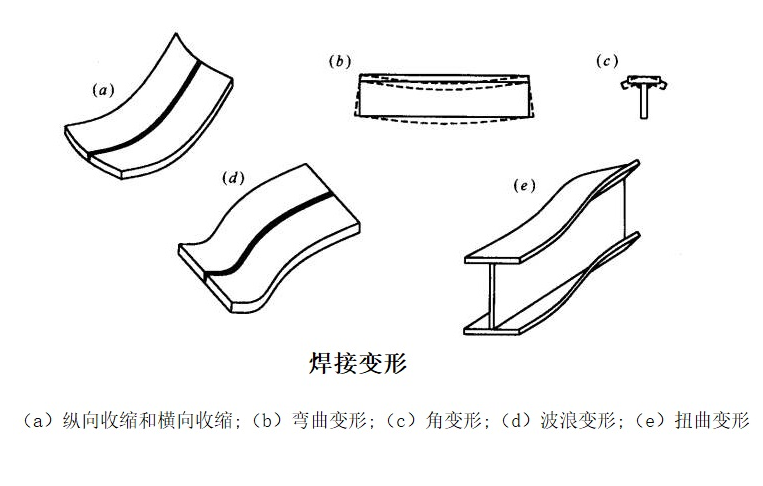

三、變形

1、產生原因

　　焊接層數太多。焊接順序不當。施工準備不足。母材冷卻過速。母材過熱。（薄板）焊縫設計不當。焊著金屬過多。拘束方式不確實。

2、解決方法

　　使用直徑較大之焊條及較高電流。改正焊接順序。焊接前，使用夾具將焊件固定以免發生翹曲。避免冷卻過速或預熱母材。選用穿透力低之焊材。減少焊縫間隙，減少開槽度數。注意焊接尺寸，不使焊道過大。注意防止變形的固定措施。

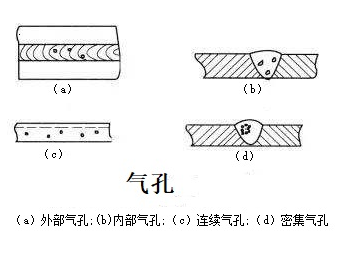

四、氣孔

1、產生原因

　　焊條不良或潮濕。焊件有水分、油污或銹。焊接速度太快。電流太強。電弧長度不適合。焊件厚度大，金屬冷卻過速。

2、解決方法

　　選用適當的焊條并注意烘干。焊接前清潔被焊部份。降低焊接速度，使內部氣體容易逸出。使用廠商建議適當電流。調整適當電弧長度。施行適當的預熱工作。

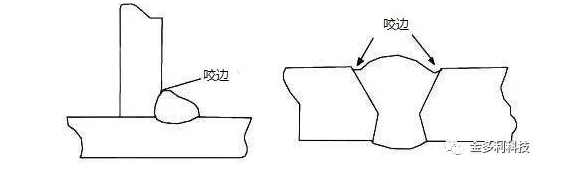

五、咬邊

1、產生原因

　　電流太強。焊條不適合。電弧過長。操作方法不當。母材不潔。母材過熱。

2、解決方法

　　使用較低電流。選用適當種類及大小之焊條。保持適當的弧長。采用正確的角度，較慢的速度，較短的電弧及較窄的運行法。處理母材油漬或銹。使用直徑較小之焊條。

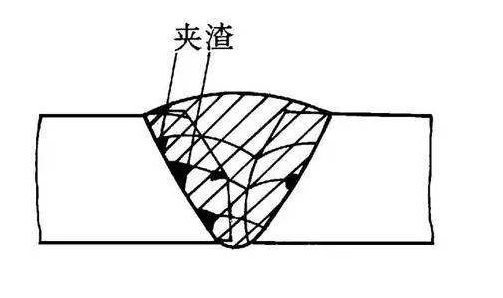

六、夾渣

1、產生原因

　　前層焊渣未完全處理。焊接電流太低。焊接速度太慢。焊條擺動過寬。焊縫組合及設計不良。

2、解決方法

　　徹底處理前層焊渣。采用較高電流。提高焊接速度。減少焊條擺動寬度。改正適當坡口角度及間隙。
