常見焊接知識問答

1、鋼退火的目的是什么?

答：①降低鋼的硬度,提高塑性,以利于切削加工及冷變形加工;②細化晶粒,均勻鋼的組織成分,改良鋼的性能或為以后的熱處理作準備;③處理鋼中的殘余內應力,以防止變形和開裂。

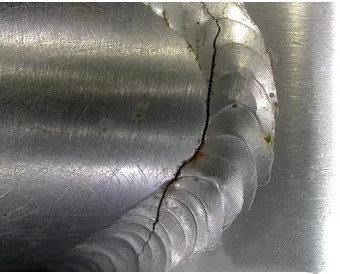

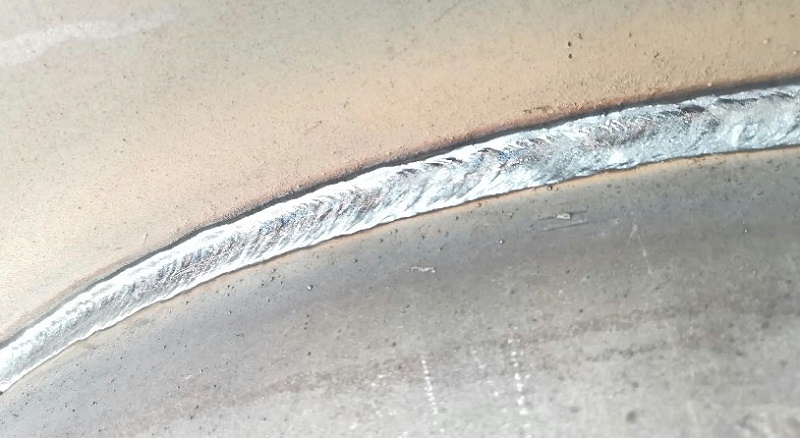

焊接開裂

2、什么叫淬火?其目的是什么?

答：將鋼件加熱到Ac3或Ac1以上某一溫度,保持一定時間,然后以適當?shù)乃俣茸兝?以獲得馬氏體或貝氏體的熱處理工藝稱為淬火。目的是提高鋼的硬度、強度和耐磨性。

3、手工電弧焊的工藝優(yōu)缺點分別是什么?

答：

A、優(yōu)點

(1)工藝靈活、適應強;

(2)質量好;

(3)易于通過工藝調整來控制變形和改良應力;

(4)設備簡單、操作方便。

B、缺點

(1)對焊工要求高,焊工的操作技術和經(jīng)驗直接影響產品質量的好壞。

(2)勞動條件差;

(3)生產率低。

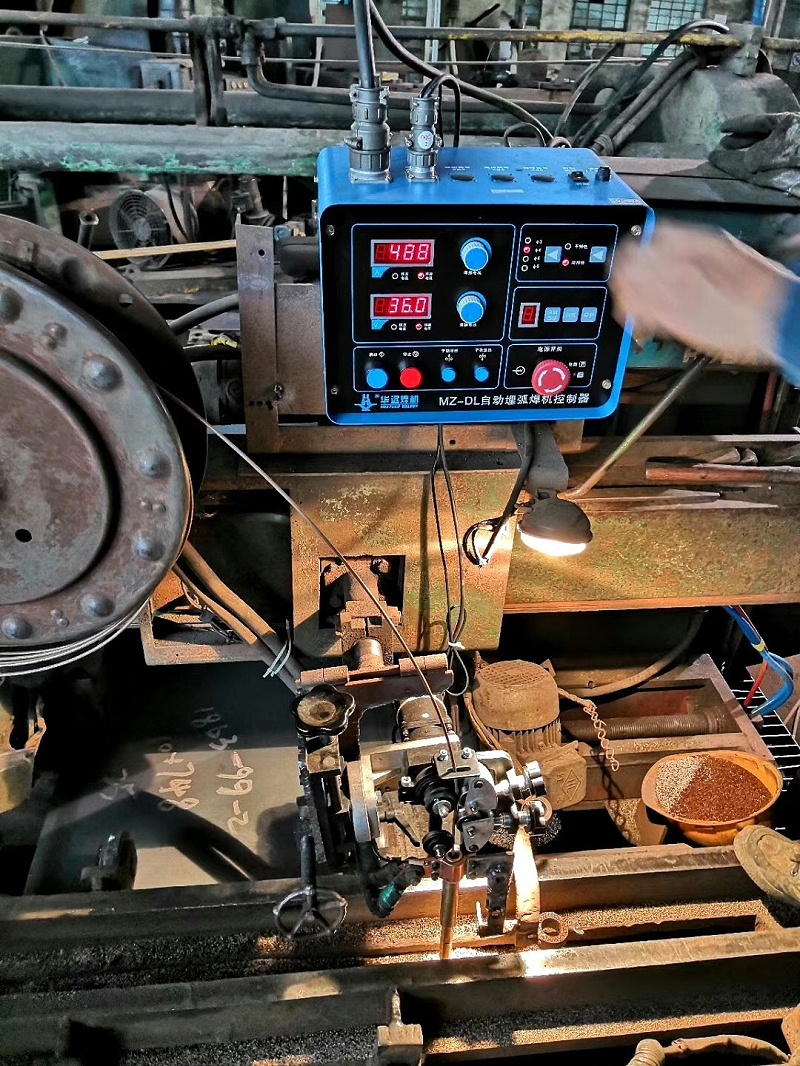

4、埋弧焊的工藝的優(yōu)缺點是什么?

答：

A、優(yōu)點

(1)生產效率高;

(2)質量好;

(3)節(jié)省材料和電能;

(4)改良勞動條件,降低勞動強度

B、缺點

(1)只適用于水平(俯位)位置焊接;

(2)難以用來焊接鋁、鈦等氧化性強的金屬和合金;

(3)設備比較復雜;

(4)當電流小于100A時,電弧穩(wěn)定性不好,不適合焊接厚度小于1mm的薄板;

(5)由于熔池較深,對氣孔影響大。

5、選擇坡口一般遵循的原則是什么?

答：①能夠保證工件焊透(手弧焊熔深一般為2mm—4mm),且便于焊接操作。

②坡口形狀應容易加工。

③盡可能提高焊接生產率和節(jié)省焊條。

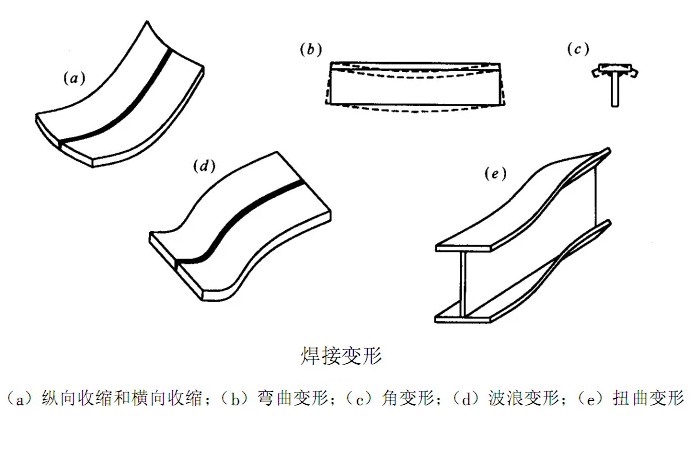

④盡可能減小焊后工件的變形。

6、什么叫焊縫成形系數(shù)?它與焊縫質量有什么關系?

答：熔焊時,在單道焊縫橫截面上焊縫寬度(B)與焊縫計算厚度(H)之間比值,即ф=B/H叫焊縫成形系數(shù)。焊縫成形系數(shù)越小,則表示焊縫窄而深,這樣的焊縫中容易產生氣孔夾渣和裂紋。所以焊縫成形系數(shù)應保持一定的數(shù)值。

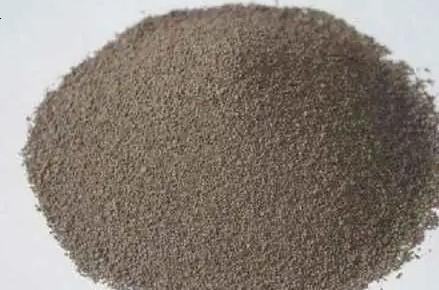

7、什么叫焊劑?其作用是什么?

答：埋弧焊時,能夠熔化形成熔渣和氣體,對熔化金屬起保護并進行復雜的冶金反應的一種顆粒狀物質叫焊劑。

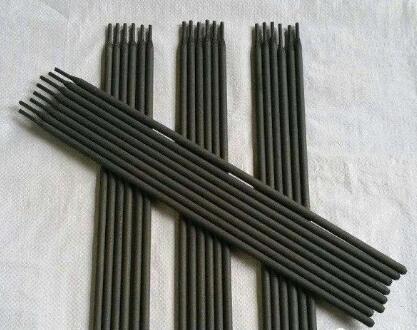

8、什么叫藥皮?藥皮的作用是什么?

答：壓涂在焊芯表面上的涂料層叫藥皮。

其作用是(1)提高焊接電弧的穩(wěn)定性;(2)保護熔化金屬不受外界空氣的影響;(3)過渡合金元素使焊縫獲得所要求的性能(4)改良焊接工藝性能,提高焊接生產率。

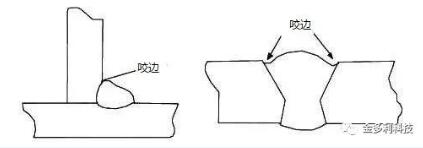

9、咬邊產生的原因及防止方法是什么?

答：產生原因:主要是由于焊接工藝參數(shù)選擇不當,焊接電流太大,電弧過長,運條速度和焊條速度不適當?shù)取?/span>

防止方法:選擇正確的焊接電流及焊接速度,電弧不能拉得太長,掌握正確的運條方法和運條角度。焊接知識

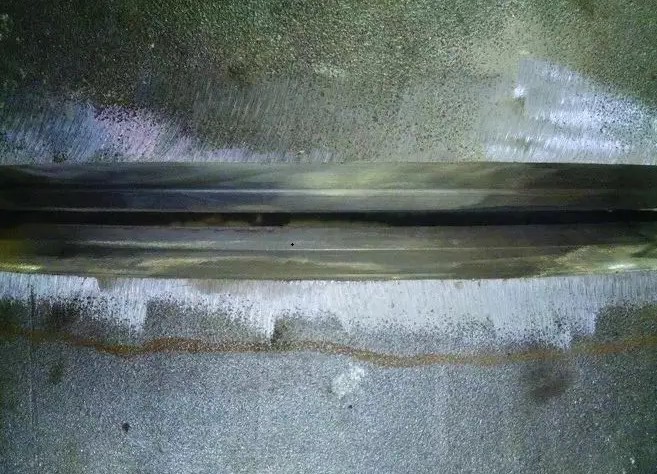

10、焊縫表面尺寸不符合要求有原因及防止方法是什么?

答：產生原因 ：焊件坡口角度不對,裝配間隙不均勻,焊接速度不當或運條手法不正確,焊條和角度選擇不當或改變

防止方法：選擇適當?shù)钠驴诮嵌群脱b配間隙;正確選擇焊接工藝參數(shù),特別是焊接電流值采用恰當運條手法和角度,以保證焊縫成形均勻一致。

重慶金多利科技有限公司為客戶供應從焊接、切割、除 塵及相關輔件等全流程的產品，公司配備一支經(jīng)驗豐富的技術團隊，為客戶提供焊接知識,焊接設備,焊機,二保焊機,手工焊機,氬弧焊機,埋弧焊機 及其他產品的售前售中售后技術支持與維修服務。若有疑問請隨時咨詢我們！
